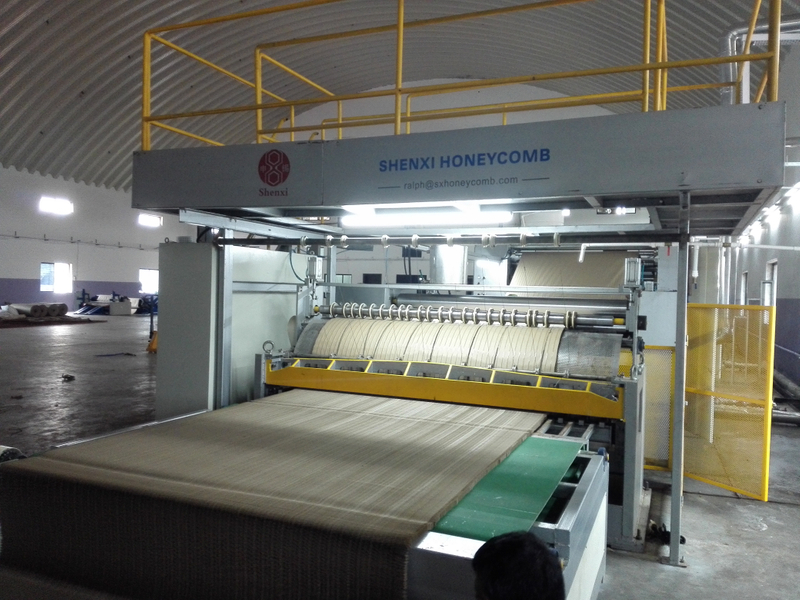

Máquina de núcleo de panal sin fin automática completa

Alimentador de papel

1.La estructura es de doble eje rotativo con cuatro brazos.2. Control hidráulico para molino de papel rodillo arriba-abajo, abrazadera abierta y centrado. Max. 12MPa.

3.Ancho efectivo: 800 = 2000mm; max. Diámetro del rollo de papel: Φ1400mm.

3

Precalentador de papel

1. Consta de rodillos de tensión con presión de resorte flexible aplicados en el rodillo para ajustar la tensión del papel automáticamente.

Unidad de pegado 1

1. 5 capas de unidad de pegado en una estación.

2. El sistema de encolado consta de: rodillo de aplicación de pegamento + rodillo de alimentación de pegamento + rodillo doctor de pegamento.

1

Unidad de secado y amp; unidad accionada por rodillo de goma

1. El rodillo transportador es un rodillo de goma de 180 mm de diámetro como impulsor principal.

2. Fnuestros lados y arriba y amp; Abajo rodeados de algodón aislante (40 mm de espesor), lados superior e inferior del horno con monitoreo y limpieza de puertas.

3. La temperatura puede ser 0-150.

1

Máquina de encolado final

1.El sistema de encolado consiste en la aplicación de cola Roller +.rodillo de compresión + pegamento doctor roller, la distancia entre cada rodillo se puede ajustar a través de ruedas de mano y deslizadores.

2.Pegamento que aplica el flujo de producción del rodillo: tratamiento del calentador --- mecanizado — rectificadora --- proceso del rodillo anilox --- rectificado --- pulido --- recubierto con cromo --- pulido

1

Unidad de corte horizontal

1.El porta cuchillos elige la estructura de fundición dúctil, placa de acero resistente de 60 mm de grosor del marco de la máquina

2.Flujo de producción: marco de soldadura: tratamiento del calentador (marco completo) --- marco de la máquina y marco del porta cuchillas procesado b Centro de máquina CNC (una vez) --- armar el marco de la cuchilla en el marco de la máquina

3. Cuchillo: material alemán, fabricado en taiwan.

4.Cuchillo de corte en guía lineal de alta precisión (marca ABBA,)

1

Transportador y colector de nido de abeja

1. Transportador de fieltro alimenta el panal en el área de apilamiento.

2. Altura de la mesa de apilamiento ajustada automáticamente según la altura de apilamiento de nido de abeja.

3.Max. Altura de apilado: 1200mm

1
