Introducción del producto
1.1 Descripción

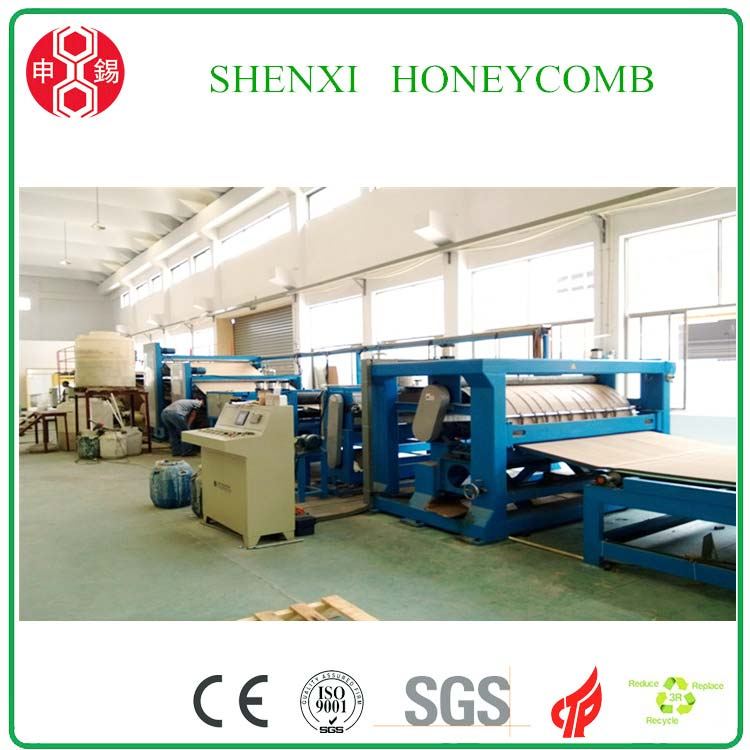

Shenxi Honeycomb Machinery Factory, suministra una planta de núcleo de panal completamente automática. De ancho 1600-2500mm. Toda la producción necesita 2-3 personas durante el funcionamiento. El núcleo de nido de abeja tiene un grosor de 6 a 100 mm y la capacidad de producción varía de 3 a 10 toneladas por turno. El núcleo de nido de abeja producido por esta máquina se puede utilizar para el laminado de paneles de nido de abeja, el llenado de puertas, los muebles, la trituración de pantallas, etc.
1.2.Lista de suministro
Nombre | Tecnicas | Cantidad |
Alimentador de papel | 1.La estructura es de doble eje rotativo con cuatro brazos.2. Control hidráulico para molino de papel rodillo arriba-abajo, abrazadera abierta y centrado. Max. 12MPa. 3.Ancho efectivo: 800 = 2000mm; max. Diámetro del rollo de papel: Φ1400mm.
| 3 |
Precalentador de papel | 1. Consta de rodillos de tensión con presión de resorte flexible aplicados en el rodillo para ajustar la tensión del papel automáticamente.
| |
Unidad de pegado 1 | 1. 5 capas de unidad de pegado en una estación. 2. El sistema de encolado consta de: rodillo de aplicación de pegamento + rodillo de alimentación de pegamento + rodillo doctor de pegamento.
| 1 |
Unidad de secado y amp; unidad accionada por rodillo de goma | 1. El rodillo transportador es un rodillo de goma de 180 mm de diámetro como impulsor principal. 2. Fnuestros lados y arriba y amp; Abajo rodeados de algodón aislante (40 mm de espesor), lados superior e inferior del horno con monitoreo y limpieza de puertas. 3. La temperatura puede ser 0-150.
| 1 |
Máquina de encolado final | 1.El sistema de encolado consiste en la aplicación de cola Roller +.rodillo de compresión + pegamento doctor roller, la distancia entre cada rodillo se puede ajustar a través de ruedas de mano y deslizadores. 2.Pegamento que aplica el flujo de producción del rodillo: tratamiento del calentador --- mecanizado — rectificadora --- proceso del rodillo anilox --- rectificado --- pulido --- recubierto con cromo --- pulido
| 1 |
Unidad de corte horizontal | 1.El porta cuchillos elige la estructura de fundición dúctil, placa de acero resistente de 60 mm de grosor del marco de la máquina 2.Flujo de producción: marco de soldadura: tratamiento del calentador (marco completo) --- marco de la máquina y marco del porta cuchillas procesado b Centro de máquina CNC (una vez) --- armar el marco de la cuchilla en el marco de la máquina 3. Cuchillo: material alemán, fabricado en taiwan. 4.Cuchillo de corte en guía lineal de alta precisión (marca ABBA,)
| 1 |
Transportador y colector de nido de abeja | 1. Transportador de fieltro alimenta el panal en el área de apilamiento. 2. Altura de la mesa de apilamiento ajustada automáticamente según la altura de apilamiento de nido de abeja. 3.Max. Altura de apilado: 1200mm
| 1 |
Caracteristicas
Datos técnicos
| No. | ít | HCM-1600 | HCM-2000 | HCM-2300 | HCM-2500 | |
| 1 | Espesor del núcleo de nido de abeja | 6-100mm | ||||
| 2 | Ancho del núcleo del papel (antes de expandirse, mm) | 1600 | 2000 | 2300 | 2500 | |
| 3 | Velocidad de corte de núcleo de nido de abeja | 0-700 cortes / min. (Según calidad de papel y pegamento) | ||||
| 4 | Tolerancia de corte | + -0.1mm (con índice de aplastamiento del anillo de más de 7.0 Nm / g, espesor inferior a 50mm) ± 0.1mm | ||||
| 5 | Papel aplicable | Papel corrugado de 80-150gsm como papel central | ||||
| 6 | Capas de papel de núcleo | 6 (8 capas se pueden hacer de acuerdo a pedido especial) | ||||
| 7 | Tamaño de celda | Tamaño de 2 celdas, 6-30 mm (máx. Podemos suministrar 6 tipos diferentes de tamaños de celda según pedido especial) | ||||
| 8 | Método de secado por calentamiento | Calefaccion electrica / Calefaccion a vapor / Aceite caliente | ||||
| 9 | Potencia total del motor | 40KW | ||||
| 10 | Potencia de calefacción eléctrica | 30-50KW | ||||
| 11 | Potencia de instalación | 70-90kw | ||||
| 12 | Poder del hombre | 3 personas | ||||
| 13 | Disposición (mm) | 28000X4500X2500mm | ||||
| 14 | Peso | 25 toneladas | 30 toneladas | 32 toneladas | 35 toneladas | |
| 15 | Fuente de alimentación | Tres fases, 380 V / 50 Hz (diferentes entornos eléctricos pueden ser especiales según pedido) | ||||
